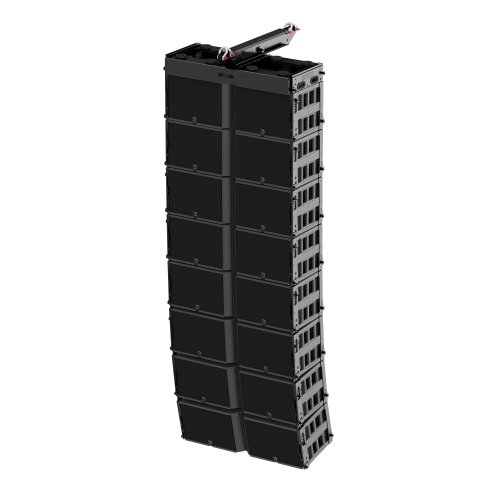

K1 Dual attivo a 3 vie 15

K1-SB Dual Dual 15 pollici di altoparlanti di basso

Il sistema dovrebbe includere un design dell'amplificatore quad con shell a 3 canali a 3 canali che utilizza la tecnologia di incisione sul fronte d'onda; (WST) e un driver e protezione dell'amplificatore.

L'involucro dovrebbe avere due sensori diretti di 15 LF installati in un altoparlante riflesso di bassi, quattro sensori diretti da 6,5 ​​mf e tre driver di compressione del diaframma, oltre a singoli guide d'onda DOSC®.

La larghezza di banda del sistema disponibile dovrebbe essere compresa tra 35 Hz e 20 kHz (-10 decibel). Quando si utilizza un'estensione a bassa frequenza e/o un sistema di subwoofer impilabile, la larghezza di banda disponibile che dovrebbe estendersi verso il basso è di 34 o 25 Hertz.

La configurazione del sensore Coplanar a forma di K produce un intervallo di copertura di tipo polare di 90 ° in orizzontale (-6 decibel), con un modello simmetrico dell'intero asse di proiezione, senza sidelobi in tutta la gamma di frequenza e il numero di elementi disposti verticalmente. Nella modalità di origine della linea, il sistema dovrebbe piegarsi a 5 ° per ciascun elemento e ricevere un array di sorgente audio di linea a 6 a 6 scatole senza rompere il fronte d'onda.

In condizioni di campo libero a una distanza di 1 metro, il livello di pressione sonora del rumore rosa misurato con un fattore di cresta di 10 decibel dovrebbe essere 147 decibel. La capacità di elaborazione RMS a lungo termine è di 2 × 600 W per la parte LF, la sezione MF è di 600 watt e la sezione ad alta frequenza è di 220 watt. L'impedenza di ogni parte è di 8 ohm.

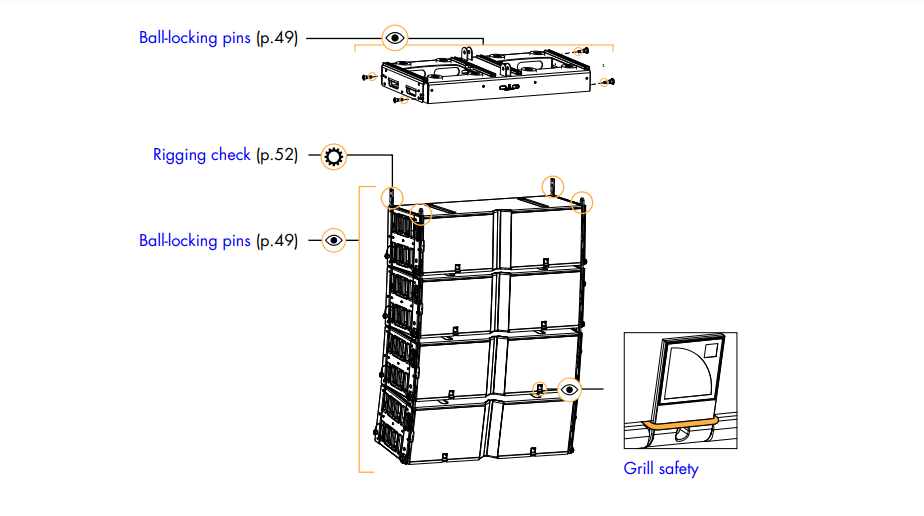

· La struttura del telaio dovrebbe includere compensato di betulla baltica. Le dimensioni dovrebbero essere di larghezza di 1342 millimetri (52,8 pollici), alte 438 millimetri (17,2 pollici) e 520 millimetri (20,5 pollici) di profondità. Il telaio pesa 106 chilogrammi (234 libbre). La parte anteriore del telaio dovrebbe essere collegata alla rete aerea; Grattaio in acciaio rivestito in polvere in poliestere ricoperto di tessuto neutro acustico. La shell deve essere assemblata utilizzando hardware interno e due connessioni di slot PA-Com® a 8 punti paralleli.

· L'amplificatore dovrebbe fornire una potenza di output di 4 × 1800 watt/4 ohm e dovrebbe includere un'architettura DSP da 4-output a 2-input, 199 posizioni di archiviazione preimpostata, un'interfaccia utente, una connessione Ethernet per il monitoraggio remoto, i segnali di input e le uscite degli altoparlanti Nel pannello di connessione e una scheda audio Digital AES/EBU.

La frequenza di campionamento di DSP a punta mobile a 32 bit e convertitore A/D a 24 bit a cascata è di 96 kHz. Il DSP dovrebbe essere dotato di una doppia topologia di filtro IIR/FIR che va da 0 a 500 millisecondi, un filtro del profilo EQ pre -calibrato con ritardo di uscita regolabile e un sistema di protezione termica e di viaggio del sensore. Il ritardo complessivo del sistema I/O dovrebbe essere impostato a 3,9 millisecondi (3,4 millisecondi, AES/EBU).

Il protocollo di rete dell'amplificatore funziona a una velocità di 100 megabit al secondo, consentendo un monitoraggio remoto di fino a 253 satelliti, catena margherita o topologie ibride. La connessione fisica tra il computer e la rete di amplificatore dovrebbe trovarsi tramite slot I/O Ethernet RJ45 collegati dai cavi U/FTP di categoria 5E (o più).

Il software dovrebbe essere consentito di monitorare i carichi di componenti, i livelli del segnale, nonché i parametri EQ di guadagno, muto, ritardo, profilo di sistema per guasti di rete.
